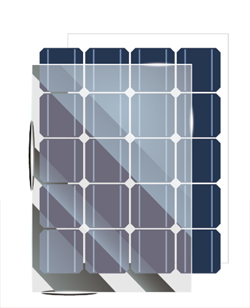

일반 BIPV

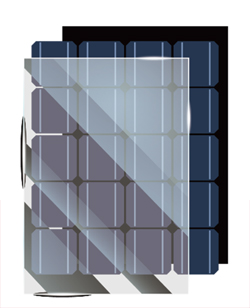

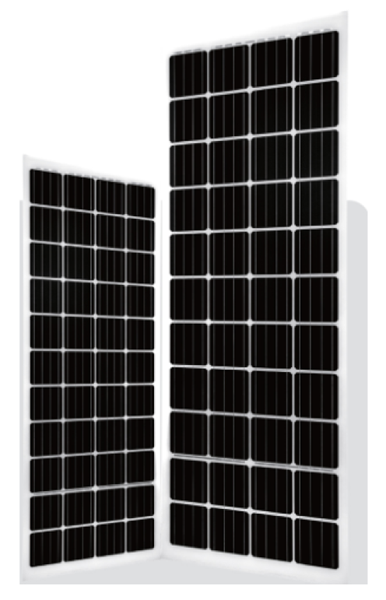

발전효율이 높아 안정적인 전력 생산이 가능한 기본타입의 모듈
일반 BIPV 모듈구조
일반모듈의 앞면은 저철분강화유리를 사용하며, 뒷면은 모듈의 종류에 따라 Backsheet 또는 Glass를 사용

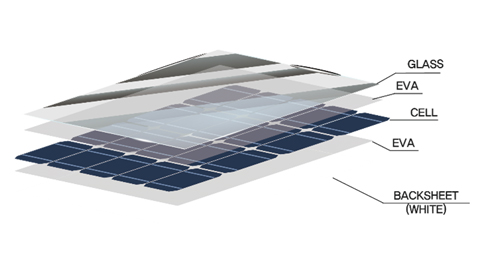

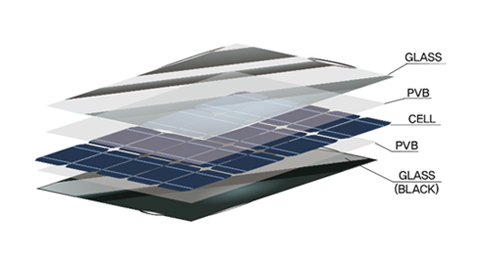

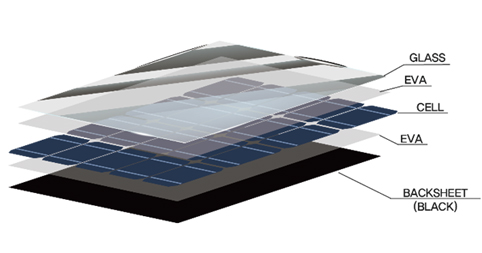

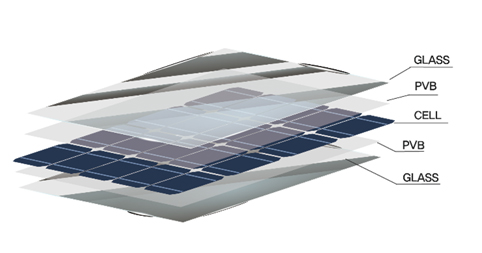

| G to B Type : Glass to Backsheet | G to G Type: Glass to Glass |
|---|---|
|
|
| 모듈앞면은 유리, 모듈 뒷면을 BACKSHEET를 사용한 모듈 | 모듈앞면과 모듈 뒷면을 모두 GLASS를 사용한 모듈 |

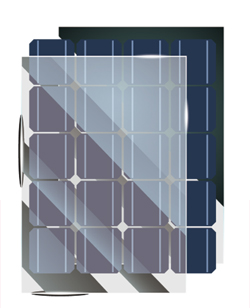

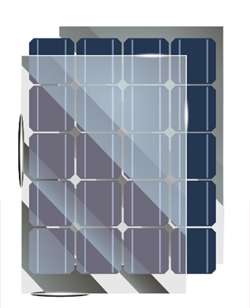

CELL 종류별 ㎡당 출력값
셀 종류별 태양광 모듈의 출력값 (건물 입면 치수에 따라 출력값 변동 가능)
| 구분 | G2B | G2G | ||
|---|---|---|---|---|
| 화이트 백시트 | 블랙 백시트 | 투명 백유리 | 블랙 백유리 | |
| 모듈 |
|
|
|
|
| 1. G1(P) | 191 W | 185 W | 181 W | 185 W |
| 2. M10(P) | 195 W | 190 W | 186 W | 190 W |
| 3. M10(N) | 214 W | 207 W | 203 W | 207 W |
| 4. IBC(M10) | 214 W | 208 W | 204 W | 208 W |
※ G1셀 : 가장 일반적으로 사용되는 셀
※ 최적사이즈 기준 (건물 입면 치수에 따라 출력값 변동 가능)
일반 BIPV 최소 마감라인 치수
- G to B 최소 건물 라인 치수 : 100mm
- G to G 최소 건물 라인 치수 : 105mm
- 실리콘 컬러모듈 동일

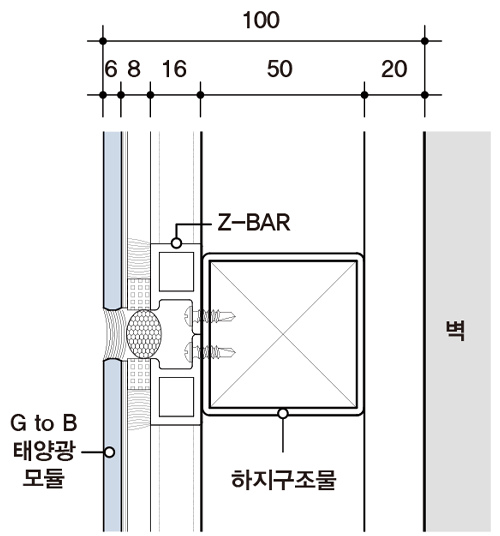

G to B 최소 마감라인 치수

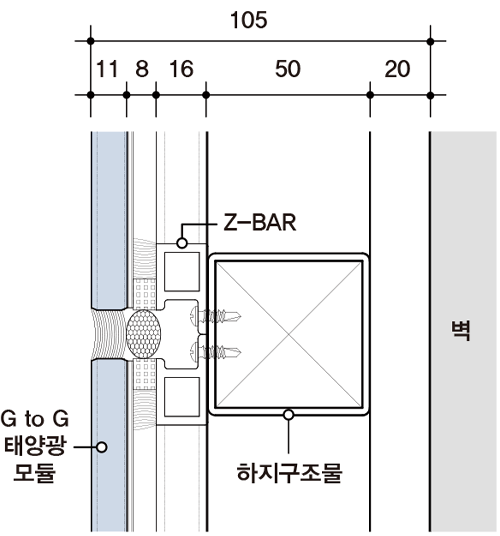

G to G 최소 마감라인 치수
일반 BIPV 모듈의 다양성
모듈의 최대 제작가능 사이즈는 1,400 x 3,000 mm이며, 셀타입, 유리 두께 및 모양까지도 다양하게 제작 가능

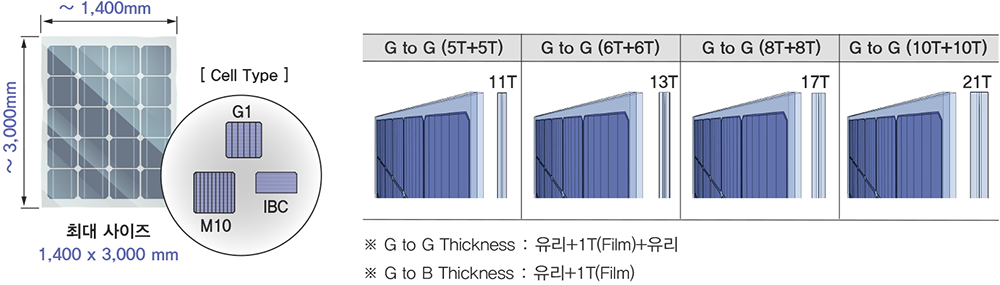

최대면적 모듈 및 다양한 두께

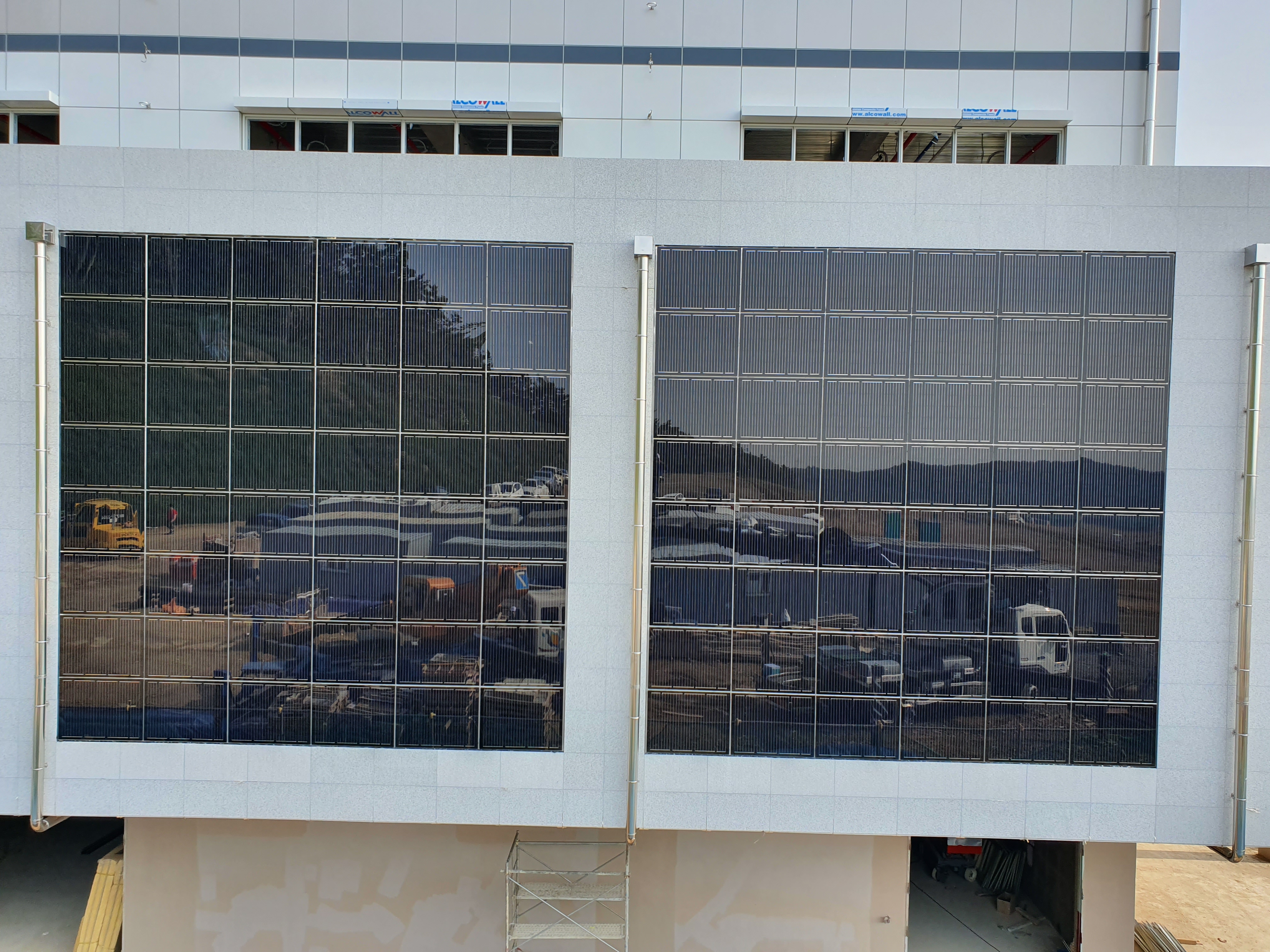

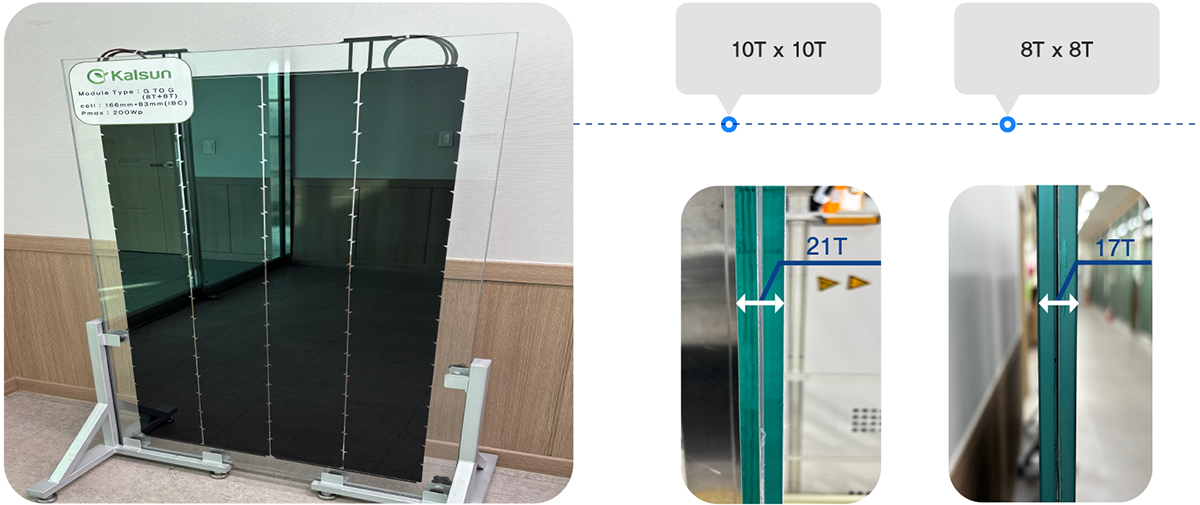

다양한 유리두께를 적용한 실물 사례 이미지

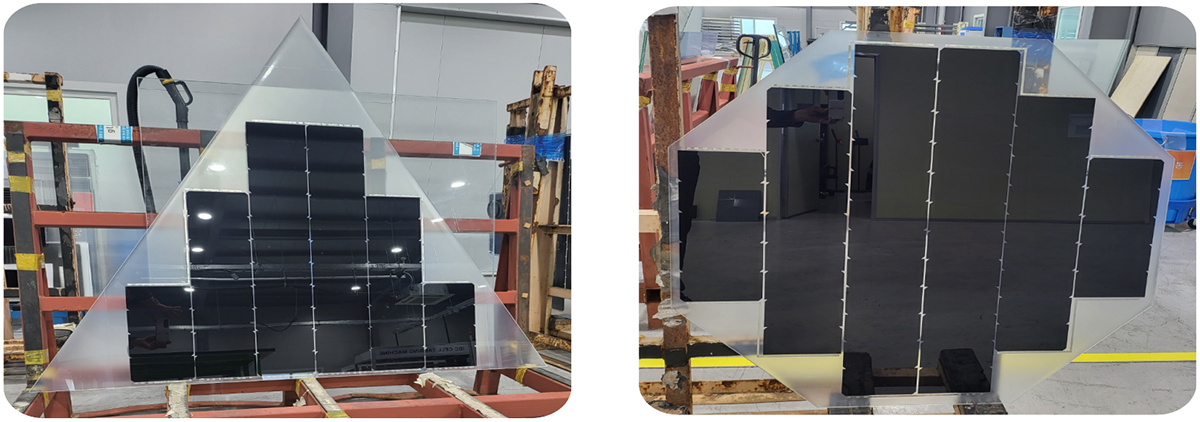

이형모듈 (다양한 형태로 제작가능)
